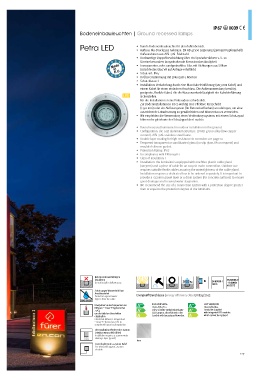

Bodeneinbauleuchten | Ground recessed lamps

Petra LED • Runde Bodeneinbauleuchte für den Außenbereich.
• Aufau: Alu-Druckguss Gehäuse. EN AB 47100 Legierung (geringer Kupfergehalt)
Außenrahmen aus AISI 316L Edelstahl.
• Hochwertige Doppelbeschichtung über ein Spezialverfahren s. S. 10
für eine besonders langanhaltende Korrosionsbeständigkeit
• Transparentes oder sandgestrahltes Glas mit Dichtungen aus Silikon
(rutschfestes Glas VA auf Anfrage erhältlich)
• Schutzart: IP67
• In Übereinstimmung mit EN60598-1 Normen
• Schutzklasse: I
• Installation: Verkabelung durch eine M20 Kabeleinführung (<ø13 mm Kabel) und
einem Kabel für einen einfachen Anschluss. Die Außenanwendung benötigt
geeignete, flexible Kabel, die die Wasserundurchlässigkeit der Kabeleinführung
LED sicherstellen.
Für die Installation ist eine Einbaudose erforderlich.
Zur Bodeninstallationen ist es wichtig eine efektive Kiesschicht
(>350 mm) oder ein Abflusssystem (für Betonoberflächen) anzubringen, um eine
ausreichende Entwässerung zu gewährleisten und Wasserstau zu vermeiden.
• Wir empfehlen die Verwendung eines Verbindungssystems mit einem Schutzgrad
höher oder gleich wie der Schutzgrad der Leuchte.
• Round recessed luminaire for outdoor installation in the ground.
• Confguration: die-cast aluminium structure. EN AB-47100 alloy (low copper
content). AISI 316L stainless steel frame.
• Double layer coating for high resistance to corrosion see page 10
• Tempered transparent or sandblasted glass (no-slip glass VA on request) and
moulded silicone gasket.
• Protection Rating: IP67
• In compliance with EN 60598-1
• Class of insulation: I
• Installation: the luminaire is equipped with one M20 plastic cable gland
(<ø13mm) and a piece of cable for an easy-to-make connection. Outdoor use
requires suitable flexile cables assuring the watertightness of the cable gland.
Installation requires a dedicated box to be ordered separately. It is important to
provide a >350mm gravel layer or a drain system (for concrete surfaces) to ensure
good drainage and to avoid water stagnation.
• We recommend the use of a connection system with a protection degree greater
than or equal to the protection degree of the luminaire.

Nicht in Bodenvertiefungen
installieren
Do not install in hollow areas
Schutz gegen Wassereintritt am
Anschlusskabel
Protection against water Energieefzienzklasse|energy efciency class EU 874/2012
ingress from the cable
H2O STOP
Überprüfen Sie die Temperatur des A ++ LED VERSION: A ++ LED VERSION:
Difusers ” T max °C”(getestet bei Class A/A+/A++ Class A/A+/A++
25°C), A + Diese Leuchte enthält eingebaute A + Luminaire supplied
um die örtlichen Vorschrifen LED Lampen, diese können in der with integrated LED modules
einzuhalten A Leuchte nicht ausgetauscht werden. A which cannot be replaced
Check that difuser’s temperature
“T max °C” (tested at 25°C) to
complie with your local regulation
Die Installation erfordert eine 350mm
Entwässerungsschicht (Kies)
Installation requires a 350mm water
drainage layer (gravel)
Inox
vorverdrahtet mit ca.250mm Kabel
Pre-wired with approx. 250mm
of cable
