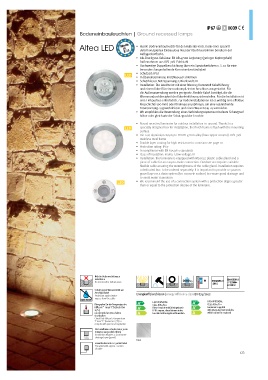

Bodeneinbauleuchten | Ground recessed lamps

Altea LED • Runde Bodeneinbauleuchte für den Außenbereich. Dank einer speziell
dafür konzipierten Einbaudose liegt der Abschlussrahmen bündig in der
Auflageoberfläche.
• Alu-Druckguss Gehäuse. EN AB 47100 Legierung (geringer Kupfergehalt)
Außenrahmen aus AISI 316L Edelstahl
• Hochwertige Doppelbeschichtung über ein Spezialverfahren s. S. 10 für eine
besonders langanhaltende Korrosionsbeständigkeit
• Schutzart: IP67
LED
• In Übereinstimmung mit EN60598-1 Normen
• Schutzklasse: Netzspannung: I; Niedervolt: III
• Installation: Die Leuchte ist mit einer M20x1,5 Kunststof Kabelführung
und einem Kabel für einen unkomplizierten Anschluss ausgestattet. Für
die Außenanwendung werden geeignete, flexible Kabel benötigt, die die
Wasserundurchlässigkeit der Kabeleinführung sicherstellen. Für die Installation ist
eine Einbaudose erforderlich. Zur Bodeninstallationen ist es wichtig eine efektive
Kiesschicht(>300 mm) oder Drainage anzubringen, um eine ausreichende
Entwässerung zu gewährleisten und einen Wasserstau zu vermeiden.
• Wir empfehlen die Verwendung eines Verbindungssystems mit einem Schutzgrad
höher oder gleich wie der Schutzgrad der Leuchte.
• Round recessed luminaire for outdoor installation in ground. Thanks to a
LED specially designed box for installation, the fnish frame is flush with the mounting
surface.
• Die cast aluminium structure. EN AB-47100 alloy (low copper content). AISI 316L
stainless steel frame
• Double layer coating for high resistance to corrosion see page 10
• Protection rating: IP67
• In compliance with EN 60598-1 standards
• Class of insulation: mains: I; low-voltage: III
• Installation: the luminaire is equipped with M20x1,5 plastic cable gland and a
piece of cable for an easy-to-make connection. Outdoor use requires suitable
flexible cable assuring the watertightness of the cable gland. Installation requires
a dedicated box to be ordered separately. It is important to provide a >300mm
gravel layer or a drain system (for concrete surface) to ensure good drainage and
to avoid water stagnation.
LED • We recommend the use of a connection system with a protection degree greater
than or equal to the protection degree of the luminaire.

Nicht in Bodenvertiefungen
installieren
Do not install in hollow areas
Schutz gegen Wassereintritt am
Anschlusskabel Energieefzienzklasse|energy efciency class EU 874/2012
Protection against water
ingress from the cable
H2O STOP LED VERSION: ++ LED VERSION:
Überprüfen Sie die Temperatur des A ++ Class A/A+/A++ A Class A/A+/A++
Difusers ” T max °C”(getestet bei A + Diese Leuchte enthält eingebaute A + Luminaire supplied
25°C), LED Lampen, diese können in der with integrated LED modules
um die örtlichen Vorschrifen A Leuchte nicht ausgetauscht werden. A which cannot be replaced
einzuhalten
Check that difuser’s temperature
“T max °C” (tested at 25°C) to
complie with your local regulation
Die Installation erfordert eine 30cm
Entwässerungsschicht (Kies)
Installation requires a 30cm water
drainage layer (gravel)
Inox
vorverdrahtet mit ca.250mm Kabel
Pre-wired with approx. 200mm
of cable
